35kV避雷器

•

  一、产品概述：
      复合绝缘金属氧化物避雷器是90年代的国际高科技产品，它将金属氧化物避雷器和复合绝缘材料的优异性集于一体，成为原瓷套型避雷器的更新换代产品。主要用于电压等级为0.22~220KV的发电、输电、变电、配电系统中，用于限制可能出现的各种过电压，以保证电气设备的安全运行。
      复合绝缘金属氧化物避雷器由于具有残压低、通流容量大、响应时间快、陡波特性平坦等一系列优异性，因此，不仅能有效地限制雷电过电压和操作过电压（如切高压电机、切空 载变压器、投切电容器组等引起的过电压）对电器设备的危害，而且能抑制异常快速过电压对固体器件的损害。

  二、产品特点：
  1、高压注射整体成型,密封性能好。
  2、散热性能好，具有较大的过电压能量吸收能力。HY5WT-84/240
  3、外绝缘耐电腐蚀、抗老化、耐污能力强。
  4、由于是实芯结构，当避雷器严重过载时，没有气体急速膨胀，具有防爆性能。
  5、HY5WT-84/240体积小，质量轻、节省占地。
  6、抗拉强度高，耐碰撞，运输无破损。

  三、最适宜的场所：
  1、严重污秽场所。
  2、有防爆要求的特殊场所。
  3、紧凑型开关柜内。
  4、预防性检验困难、不宜维护的场所。HY5WT-84/240

  四、使用条件：
  1、海拔高度不大于2000mm。
  2、环境温度：-40~+40℃。
  3、电源频率：48~62Hz。
  4、户内、户外通用。

  五、适用领域：
  铁道型是用于保护电气化铁道的各种电气设备免受大气过电压和操作过电压的损坏。


  	系统 标称 电压 kV  (有效值)	避雷器额 定电 压kV (有效值)	避雷器持续运行电压 kV  (有效值)	直  流1mA参考电压 ≮kV  (有效值)	2ms 方波通 流容量 A	残    压			伞径 φ mm	高度 H mm
  						雷电冲 击电流	陡波冲 击电流	操作冲 击电流
  						KV (峰值) ≯

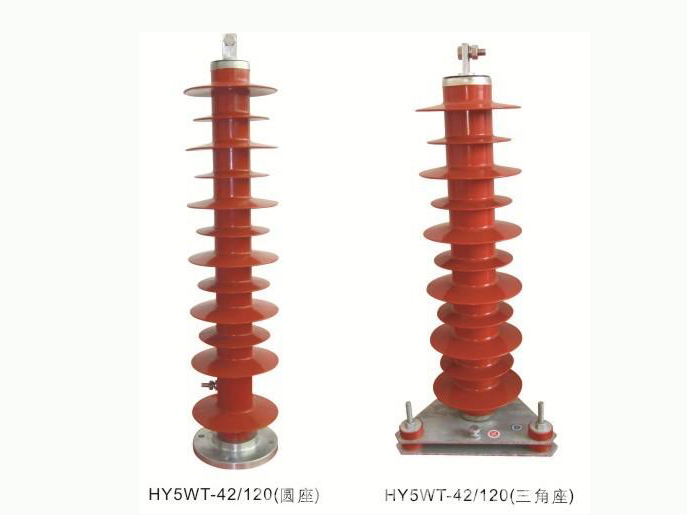

  Y5WT-42/120	27.5	42	34.0	65.0	400	120.0	138.0	98.0	232	1080
  YH5WT-42/120									170	620
  YH5WT-84/240	55	84	68	130	400	240	276	196	215	1230
  Y(H)10WT-84/240	55	84	68	130	400	240	291	221	/	/
