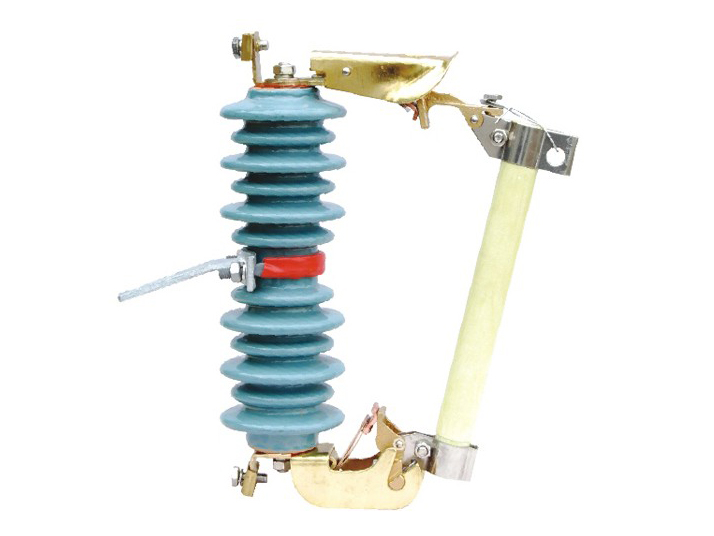

RN3跌落式熔断器（陶瓷式）
-
一、概述
RW3-10KV高压跌落式熔断器，及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。
RW3-10KV高压跌落式熔断器高压跌落式熔断器，由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
RW3-10KV高压跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、用途
HRW3-10KV高压跌落式熔断器，适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
三、使用条件
1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。
四、技术参数产 品 型 号
额定电压
kV
额定电流
A
开断电流
KA
冲击电压
kVp
工频耐压
kV r.m.s
爬 距
MM
重 量
KG
RW3-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.3
HRW3-10/100(200)
10
100（200）
6.3(8.0)
110
42
350
2.5
RW4-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.4
RW7-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
6.4
RW10-10F/100(200)
10
100（200）
6.3(8.0)
110
42
320
7.0
HRW10-10F/100(200)
10
100（200）
6.3(8.0)
110
42
350
3.8
RW11-10/100(200)
10
100（200）
6.3(8.0)
110
42
320
7.8
HRW11-10(200)
10
100（200）
6.3(8.0)
110
42
350
3.5
PRWG1-12/100(200)
12
100（200）
6.3(8.0)
110
42
320
8.8
RW5-35/100(200)
35
100（200）
6.3(8.0)
170
70
870
30
HRW5-35/100(200)
35
100（200）
6.3(8.0)
170
70
870
15
